ОПИСАНИЕ

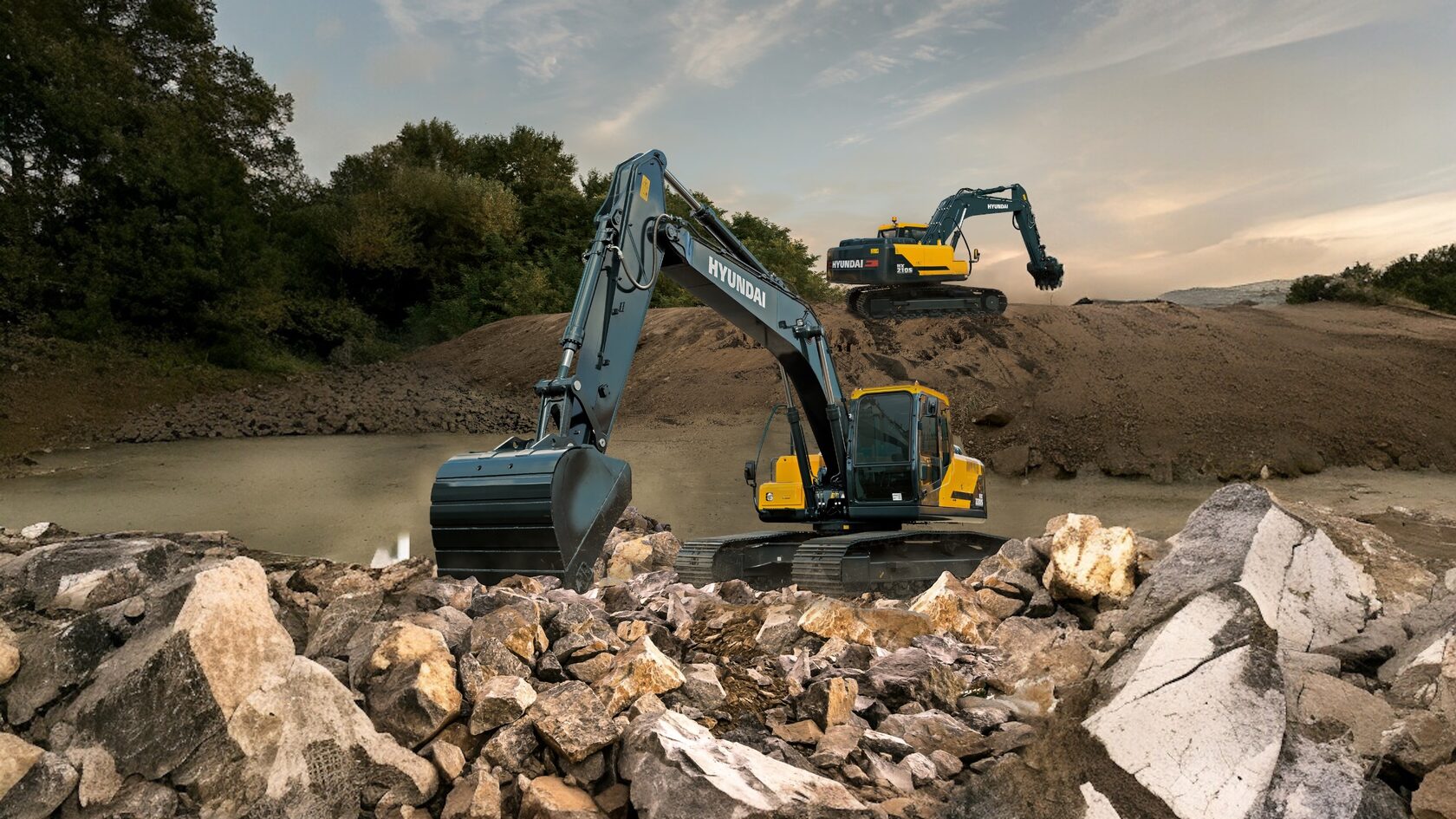

Экскаватор HX220SL построен на современной высокотехнологичной платформе и получил практичный дизайн с аккуратными кузовными панелями, множеством люков для быстрого доступа к обслуживаемым агрегатам и узлам смазки, откидным капотом и просторной кабиной, имеющей панорамное остекление, широкую дверь и заводской люк.

Данная модель характеризуется наличием комфортабельной кабины европейского уровня, увеличенным рабочим диапазоном, удобством смены рабочего органа, использованием надежного двигателя и возможностью расширения функциональности за счет широкого списка опционального оборудования.

Рабочие характеристики

Серия

HX

Рабочий вес

22 070 кг

Объем ковша

0.92 м3

Длина стрелы

5.68 м

Длина рукояти

2.92 м

Макс. глубина копания

6.73 м

Макс. высота копания

9.6 м

Макс. высота разгрузки

6.78 м

Макс. радиус работ

9.98 м

Емкости

Топливный бак

400 л

Система охлаждения

31 л

Гидравлическая система

275 л

Гидравлический бак

165 л

Ходовая часть

Клиренс

480 мм

Макс. скорость движения вперед

5.40 км/ч

Макс. скорость движения назад

3.60 км/ч

Производитель двигателя

Hyundai

Модель двигателя

HM5.9

Страна происхождения

Южная Корея

Двигатель

Страна сборки

Южная Корея

Мощность

160 кВт

Обороты

1500.00 об./м

Количество цилиндров

6

Рабочий объем двигателя

5.9 л

Крутящий момент

64

Транспортная длина

9650 мм

Транспортная ширина

3213 мм

Транспортная высота

2990 мм

Габариты

Ширина башмака

600 мм

Моноблочная стрела

Рукоять

I -

J -

K -

L -

5,700 (18' 8")

2,000 (6' 7")

2,400(7’ 10”)

2,900 (9' 6")

9,620 (31' 7")

9,575 (31' 5")

9,550 (31' 4")

3,115 (10' 3")

3,020 (9' 11")

2,960 (9' 9")

600 (24")

700 (28”)

800 (32")

3,190 (10' 6")

3,090 (10' 2")

2,990 (9’ 10”)

Рабочие зоны

Общая длина

Общая высота стрелы

Ширина башмака

Общая ширина

Единицы измерения : мм (ft . in)

5,700 (18' 8")

2,000 (6’ 7”)

2,400 (7’ 10”)

2,900 (9' 6")

9,145 (30' 0")

9,525 (31' 3")

9,945 (32' 8")

8,960 (29' 5")

9,355 (30' 8")

9,780 (32' 1")

5,585 (18' 4")

5,990 (19' 8")

6,500 (21' 4")

6,315 (20' 9")

5,960 (19' 7")

9,750 (32' 0")

9,625 (31' 7")

5,445 (17' 10")

5,790 (19' 0")

5,360 (17' 7")

5,070 (16' 8")

9,370 (30' 9")

Длина стрелы

Длина рукояти

A

A’

B

B’

C

D

Мин. радиус поворота

Максимальная высота выгрузки

Максимальная высота копания

Макс. глубина вертикальной стенки выемки

Макс. глубина копания (на уровне 8')

Макс. глубина копания

Макс. радиус копания на уровне земли

Макс. радиус копания

E

F

6,990 (22' 11")

3,425 (11' 3")

3,400 (11' 2")

6,830 (22' 5")

6,580 (21' 7")

3,715 (12' 2")

Единицы измерения : мм (ft . in)

Длина перемещения гусеницы

Общая длина гусеничного хода

C -

D -

D` -

E -

4,443 (14' 5")

1,095 (3' 7")

2,845 (9' 4")

2,770 (9' 1")

2,700 (8' 10")

Дорожный просвет противовеса

Радиус поворота задней части

Длина задней части

Верхняя часть конструкции

A -

*B -

F -

Общая высота кабины

G -

Мин. дорожный просвет

H -

Колея гусениц

3,035 (9' 11")

475 (1' 7")

2,390 (7' 10")

3,650 (12' 0")
